安裝及使用條件：機組一般均采用臥式安裝。輸送介質為-10～85℃，最高粘度為20000mm2/s，固體顆粒含量（質量比）可達40%。
昊星GS型單螺桿泵使用注意事項：
1.GS型單螺桿泵開機前必先確定運轉方向，不得反轉。
2.GS型單螺桿泵嚴禁在無介質情況下空運轉，以免損壞定子。
3.新安裝或停機數天后的G型單螺桿泵，不能立即起動，應先向G型單螺桿泵體內注入適量機油，再用管子鉗板動幾轉后才可起動。
4.輸送高粘度或含顆粒及腐蝕性的介質后，應用水或溶濟進行沖洗，防止阻塞，以免下次起動困難。
5.冬季應排隊積液，防止凍裂。
6.GS型螺桿泵使用過程中軸承箱內應定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。
7.在運行中如發生異常情況，應立即停車檢查原因，排除故障。

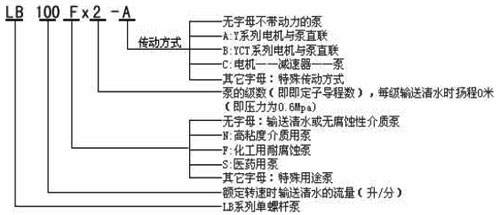

型號標志：示例

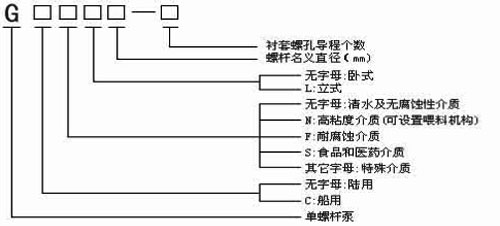

國際型號標志

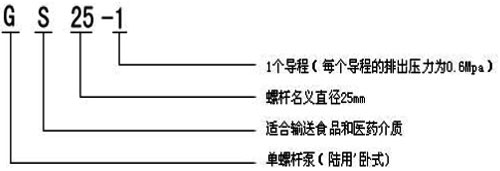

國際型號標志：示例
泵的選用
昊星GS型單螺桿泵的設計轉速為輸送清水或清水相類似的無腐蝕性液體時允許最高轉速，在實際使用中因介質性質與壽命要求不同，選用時一般都應低于設計轉速，對高粘度和含顆粒介質，一般采用設計轉速的
1/2-1/3 或更低些，低轉速對泵的磨損有利，但在使用后由于定子的磨損流量下降，這時可適當提高轉速，以補償流量下降也為常策。輸送介質的溫度應在
-10 ℃～80℃特殊情況可高達120℃。
昊星GS型單螺桿泵的每級（定子的一個導程）正常壓力為0.3~0.6Mpa，短時間（不超過30分鐘）內允許高達0.6Mpa，當磨損后在相同輸出壓力時的容積效率要逐步下降。
昊星GS型單螺桿泵送清水時最高吸程為 3米，實際使用建議不超過2.5米，當泵送高粘度介質時，應以正壓吸入。
選型說明
1、據介質的磨耗性選擇轉速：
|
磨耗性
|
轉速
|
|
輕度磨耗
|
710~520（r/min）
|
|
中度磨耗
|
520~380（r/min）
|
|
嚴重磨耗
|
380~100（r/min）
|
2、按輸出壓力定級數：
|
磨耗性
|
一級
|
|
輕度磨耗
|
0.6 MPa
|
|
中度磨耗
|
0.4 MPa
|
|
嚴重磨耗
|
0.2 MPa
|
注：各種介質磨耗性初步分類：
a.輕度磨耗介質：軟質泥漿，含水95%以上污水，如活性泥水，精糖廢液，工業廢水、農畜屎尿、顏料，多種懸浮液。
b.中度磨耗介質：含固體物料的泥漿，含水85%以上的污泥漿，染料、涂料、糖蜜研削液、石膏泥漿、菜籽油過濾后的沉積物。
c.嚴重磨耗介質：硬度泥漿，含有磨損性高固體的液漿，含水率50%以上的污泥，如研磨液、溫泉泥、石灰泥、粘土、灰泥、陶工、PVC漿料、脫水粘度劑等。
3、按泵輸送介質中含最大體顆粒直徑和纖維長度選擇
|
泵型號
|
G10
|
G25
|
G35
|
G40
|
G50
|
G55
|
G60
|
|
顆粒直徑mm
|
1.5
|
2.5
|
3
|
3.8
|
5
|
5.2
|
6.8
|
|
纖維長度mm
|
18
|
38
|
42
|
48
|
60
|
65
|
75
|
4、泵輸送粘滯性介質所需功率倍數（也即選擇電機功率）及轉速
|
粘度
（mpa·s）
|
0~
10000
|
10000~
25000
|
25000~
500000
|
50000~
100000
|
100000~
150000
|
|
功率倍數
|
1.0
|
1.05
|
1.1
|
1.2
|
1.25
|
|
轉速
|
710~520
|
520~380
|
380~280
|
280~200
|
200~100
|
5、按進料形式選擇：正壓及水平輸送選一級泵；負壓及抽吸輸送選二級泵
6、泵輸送含固液體時密度不同，功率倍數也不同，根據N=M/M清水·N清水
7、根據泵輸送介質的理化性能，選擇泵工作及過濾部件的材質
|
|
| |
| |
